我司出售有Asphericon、AdlOptica πShaper等品牌光束整形器。

（一）Asphericon光束整形器

Asphericon光束整形器是由非球面镜构成的光束整形器，有a|TopShape、a|AiryShape和a|SqAiryShape三款光束整形器，Asphericon提供了高效的方式将高斯光整形为平顶光，并且在各种激光应用中大放异彩。基于非球面光学，这些镜片模组允许将高斯激光束转换为各种圆形和方形的平顶光。由于高精度的制造技术，这些光束整形器拥有非凡的质量和稳定的效果，适合于各种激光的应用场景。

1.a|TopShape

a|TopShape是一种创新型光束整形器，它将准直高斯光束转换为强度均匀分布的略微放大（M≈1.5）的准直平顶光束。它拥有紧凑的设计结构和卓越的光学质量，整形后的光束均匀度可达90%或以上。该光束整形器可覆盖宽光谱范围（320nm–2500 nm），接受10mm直径（公差±10%）的入射高斯光，可生成长距离和稳定的平顶光束。使用常规版本，工作距离可达0.3米；如果使用长距离版本（a|TopShape LD），工作距离可高达1.5米；如果使用最新型的a|TopShape LDX，通过调整输入光束的直径和发散角度，均匀的平顶光束可以维持长达3米。由于有效工作距离随着光束尺寸的减小而减小，因此a|TopShape LD和LDX特别适合于需要较小光束直径的应用。如果对平顶光的均匀度要求不高，工作距离可以调整为更长（请参阅灵活性）。

（1）规格

l 卓越的光学质量（光束均匀度高达90%到95%）；

l 宽光谱范围（320nm–2500nm），适用于多波长的应用；

l 工作距离 (光束均匀度保持在90%以上):

a|TopShape：至少300mm；

a|TopShape LD：可达1.5米；

a|TopShape LDX: 至少1.5米 – 通过调节入射光的直径和发散角，工作距离可达3米。

l 入射光的直径：

@1/e2=10 mm (±10%) 直径的入射光照射a|TopShape 和a|TopShape LD 整形器

@1/e2=10.0-10.4 mm 直径的入射光照射a|TopShape LDX

出射光的FWHM=介于15.2 mm和15.7 mm之间；

l 激光损伤阈值:12J/cm2,100 Hz,6ns,532nm,532nm

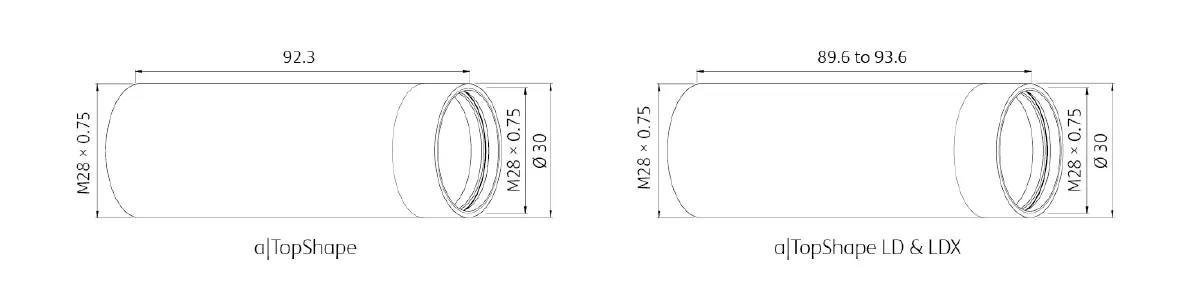

（2）技术尺寸（mm）

（3）灵活性

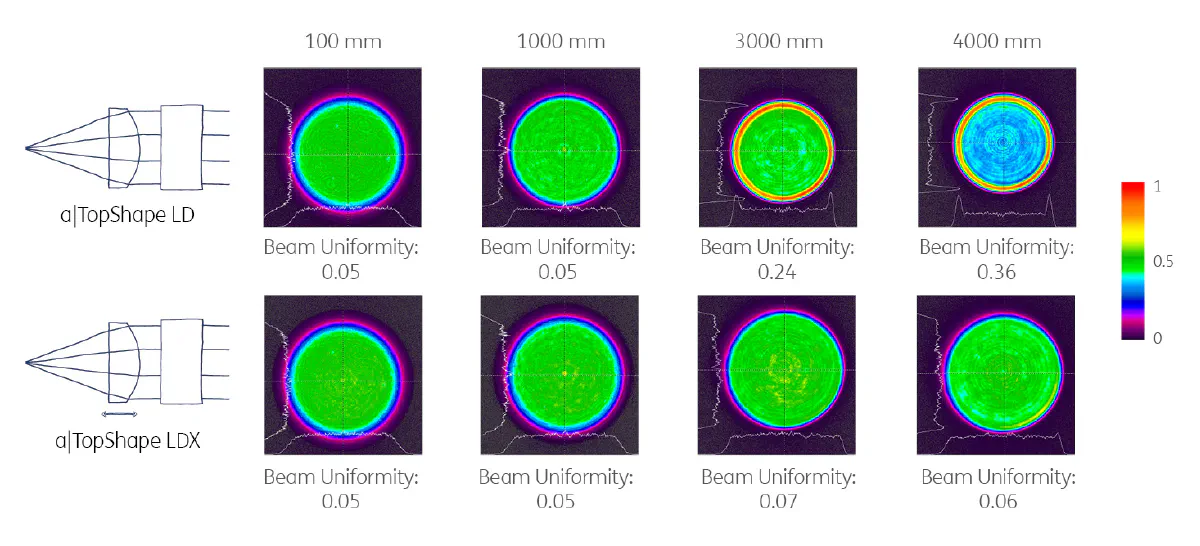

TopShape LD和LDX的关键特征是它们长而稳定的传播距离。下图显示了工作距离为100 mm、1000 mm、3000 mm和4000 mm时光束的强度分布。在1.5米的工作距离之内，LD款的光束均匀度高达95%。通过改变输入光束直径，TopShape LDX可以将94%的均匀度保持在3.2米以内。

（4）波长范围

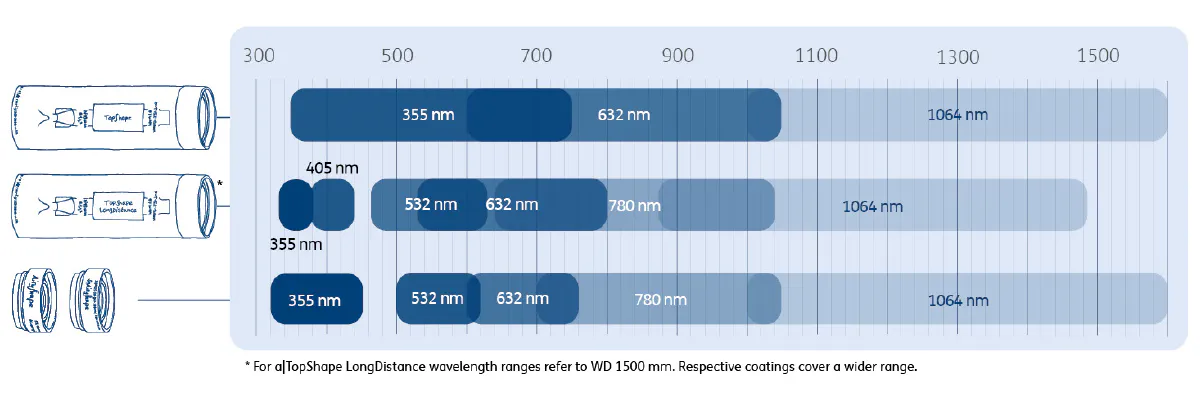

光束整形器a|TopShape覆盖了355nm、632nm和1064nm的设计波长，而a|TopShape LD和LDX则可适用于355nm、405nm、532nm、632nm、780nm以及1064nm等不同的设计波长。

（5）平顶光均匀分布的优势

光束整形器在例如激光材料加工、显微镜检测以及荧光显微镜等应用中起着重要作用。高斯是一种常见的激光光束，他的强度集中在光束的中心，不适用于部分应用场景。而平顶光则呈现强度均匀分布的形态，相比于高斯光，可以实现更好的切割边缘质量和更均匀的照明效果。

2.a|AiryShape 和 a|SqAiryShape

另一种针对从300nm到1600nm的波长进行优化的光束整形器是a|AiryShape。该光束整形器与聚焦透镜相结合，将准直的高斯光束转换成聚焦后的圆形平顶或圆环光斑。由于其紧凑的设计，a|AiryShape可以很容易地集成到现有的设置中。

a|SqAiryShape光束整形器与聚焦透镜相结合，把准直高斯光束转换成聚焦后的方形光斑，如平顶光斑和圆环光斑。它适合300 nm至1600 nm入射光波长范围，其紧凑的设计（长度仅17.3 mm）也令人印象深刻，可以轻松地适配现有的工作台设置中。使用聚焦镜后，它的工作距离被大大缩短。将a|BeamExpander、a|SqAiryShape与200毫米焦距的聚焦镜集成在一起，可以将配套总长度减少了25%。

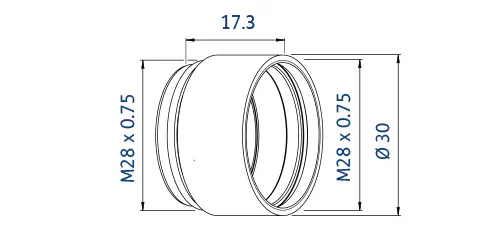

（1）规格和技术尺寸 [mm]：

l 生成不同形状的光斑；

l 可以轻松地通过调整焦距来改变光斑尺寸；

l 适用波长范围：300nm 到1600nm；

l 可轻松集成到现有装置中；

l 通过高精度的安装套件实现完美对准；

l 紧凑的设计；

l 入射光直径@1/e2=10mm; 出射光直径dAiry=10mm；

l 激光损伤阈值:12J/cm2,100Hz,6ns,532nm

（2）性能及灵活性

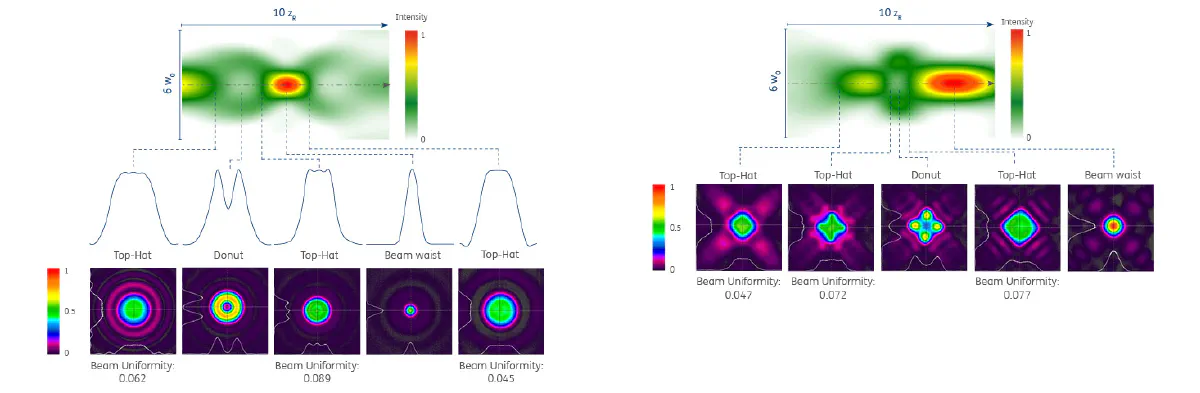

在下图中，沿其传播方向（z轴）的归一化光束剖面总结在一张图中，检测范围为腰部周围±1.5 mm。此外，不同工作平面中对应的最有趣的强度分布显示为2D和横截面图。两个特征光束轮廓图都是用a|AiryShape（λ=635nm）生成的。根据a|AiryShape的工作原理，不仅可以在聚焦透镜的焦平面中生成一个平顶光斑，还可以在不同的工作距离中创建各种光束轮廓，大大提高产品的灵活性。所示光束轮廓的生成质量取决于输入光束质量。为了获得最佳结果，需要具有最小化波前像差的完美准直光束。

右图显示了a|SqAiryShape（λ=1064 nm）的光束剖面横截面，以及其在不同工作平面中的强度剖面，检测范围为束腰周围±6 mm。由于a|SqAiryShape的工作原理，在焦点区域不仅生成一个方形的平顶光斑，而且生成各种具有四重对称性的光束轮廓。使用a|SqAiryShape，光束轮廓的生成质量也取决于输入光束的质量。为了获得最佳结果，需要具有最小化波前像差的完美准直光束。

（3）波长范围

BeamTuning系列产品中的Airyshape可以根据需要，适用于宽波长范围。

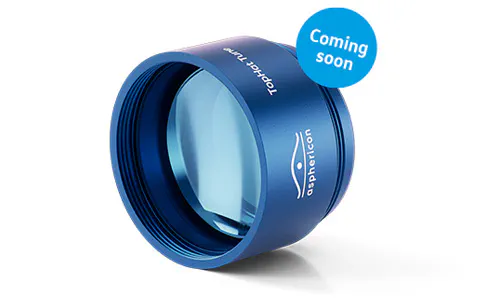

3.a|TopHat Tune Circle

a|TopHat Tune Circle可以生成精确的圆形平顶光斑，其光束直径范围为1至10mm，为材料加工和其他激光应用的重要整形工具。该产品可与各种焦距的聚焦透镜配合使用，可灵活地调整工作距离和光束直径。通过改变聚焦透镜，可获取不同的的光束直径，同时保持均匀的光束轮廓，完美地展示了该光束整形器的多功能性。

a|TopHat Tune Circle适用于300nm至1600 nm的波长范围，可完美地对接现有的BeamTuning系列器件，如下图的模拟强度分布所示，在进行光束整形后，该器件产生了非常均匀的强度分布。它的外径为30毫米，可以轻松地安装在任何标准支架上，如a|VariMount，然后连接到聚焦透镜即可使用。

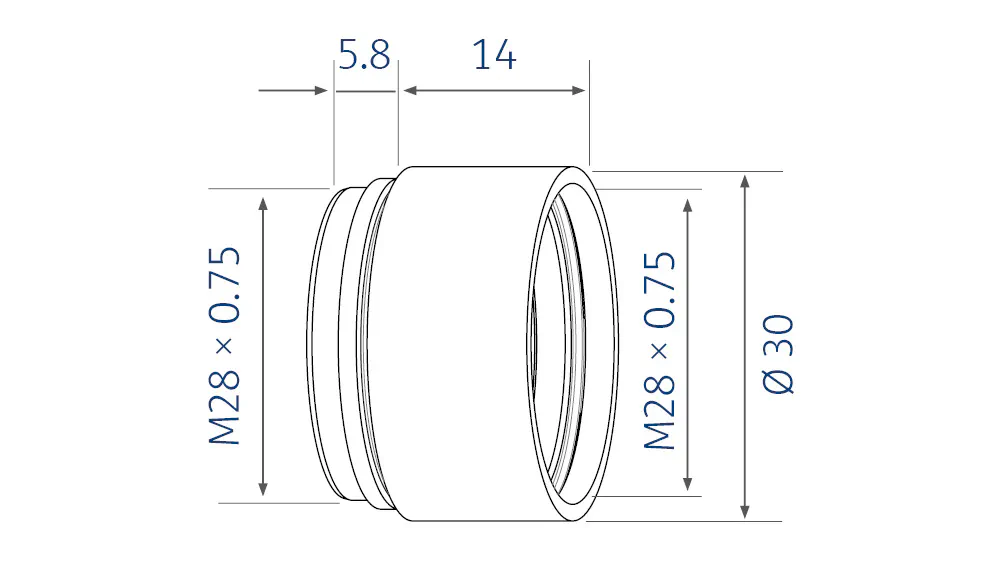

规格和技术尺寸[mm]

l 适用于300nm至1600nm的波长范围；

l 输入光束直径10mm@1/e2；

l 光斑尺寸可根据焦距变化进行缩放。例如在与焦距为75mm的聚焦透镜结合使用时，整形并聚焦后产生的平顶光在75mm工作距离处具有8mm的直径@FWHM；

l 该光束整形器和聚焦透镜之间的设计距离为17mm，易于与asphericon的非球面镜套件进行连接；

l 激光诱导损伤阈值：12J/cm2，100Hz，6ns，532nm

（2）灵活性

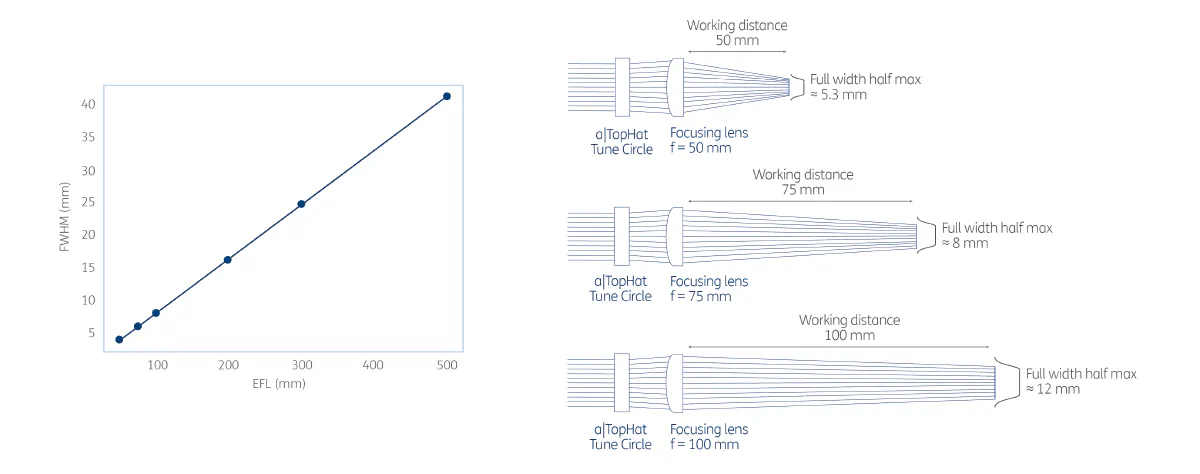

a|TopHat Tune Circle可生成不同尺寸的均匀的圆形平顶光斑。如右图所示，这种光束整形器可以与各种焦距（例如50mm、75mm和100mm）的聚焦透镜一起使用，只需更换聚焦透镜即可轻松调整工作距离和光斑直径。这使得a|TopHat Tune Circle成为一种多功能工具，可用于需要不同光束直径的应用，同时能够保持平顶光斑的均匀性。右侧的图表显示了平顶光斑的直径是如何随聚焦镜的有效焦距（EFL）变化而变化的。

（3）性能

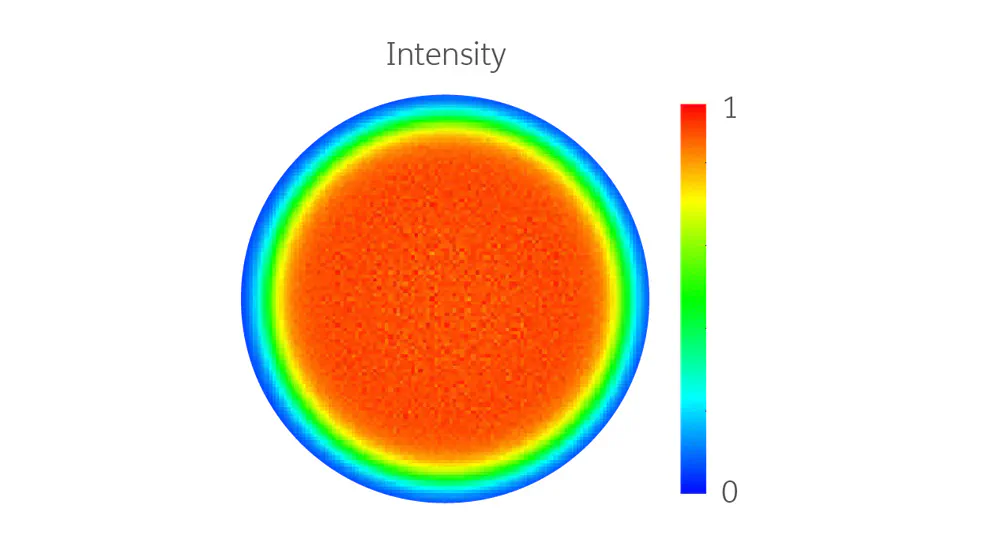

a|TopHat Tune Circle的高性能在光束均匀性方面尤为明显，可确保在各种激光应用中获得一致可靠的结果。此处所示为设计波长为780nm的a|TopHat Tune Circle与聚焦透镜结合使用后，产生的平顶光束的模拟强度分布，展示了完全均匀的强度分布。这种均匀性对于材料加工、激光切割和其他需要激光一致能量分布的应用至关重要。

a|TopHat Tune Circle的外径为30mm，可安装到任何标准支架中，如a|VariMount，并轻松集成到现有的光学设置中。系统即插即用的设计意味着它可以快速连接聚焦透镜，只需要极少的设置时间，大大提高了操作效率。此外，其物理结构确保了该器件的长期耐用性和可靠性能。

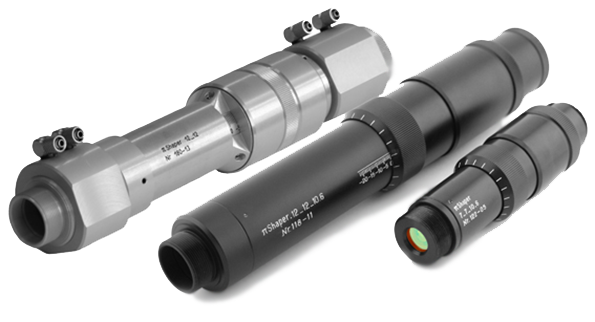

（二）AdlOptica πShaper光束整形器

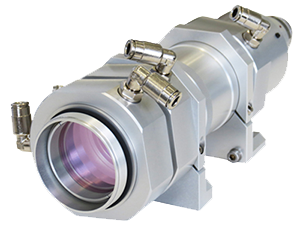

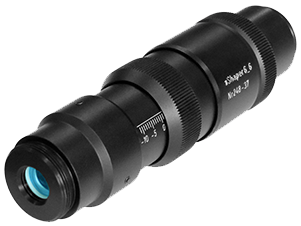

1.πShaper 6_6 Series准直平顶光整形器

（1）型号参数：

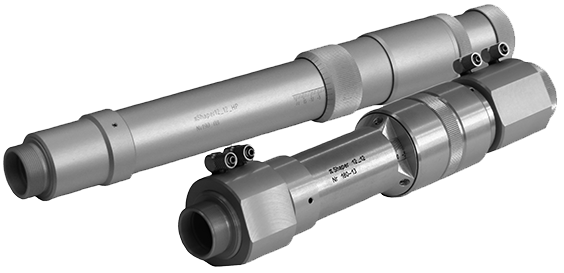

2.πShaper 12_12 Series准直光束整形器

型号参数：

3.πShaper NA 0.1 / 0.2

型号参数：

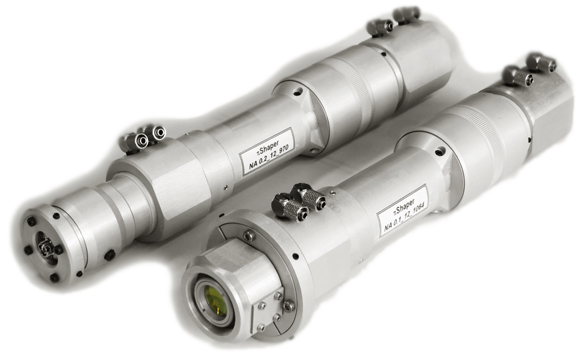

4.πShaper NA 0.1_12 and πShaper NA 0.2_12

型号参数：

4.IR πShaper Series

型号参数：
