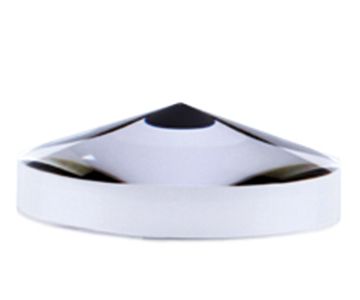

我司出售有Thorlabs、EKSMA、Asphericon等品牌锥透镜。
（一）Thorlabs锥透镜
特征：
l 提供 1/2“ 和 1” 直径
l 可用物理角度：0.5°、1.0°、2.0°、5.0°、10.0°、20.0° 和 40.0°
l 提供无涂层或带 AR 涂层
型号 | 直径 | 物理角度(α) | 偏转角 (?)a | 中心厚度 | 波长范围 | 材料 |
AX1205 | ?1/2 英寸 （?12.7 mm） | 0.5° | 0.2° | 5.1 mm | 185 nm - 2.1 μm | 熔融石英 |
AX121 | 1.0° | 0.5° | 5.1 mm |
AX122 | 2.0° | 0.9° | 5.2 mm |
AX125 | 5.0° | 2.3° | 5.6 mm |
AX1210 | 10.0° | 4.7° | 6.1 mm |
AX1220 | 20.0° | 10.0° | 7.3 mm |
AX1240 | 40.0° | 29.9° | 10.3 mm |
AX2505 | 直径 1 英寸
（?25.4 mm） | 0.5° | 0.2° | 5.1 mm |
AX251 | 1.0° | 0.5° | 5.2 mm |
AX252 | 2.0° | 0.9° | 5.4 mm |
AX255 | 5.0° | 2.3° | 6.1 mm |
AX2510 | 10.0° | 4.7° | 7.2 mm |
AX2520 | 20.0° | 10.0° | 9.6 mm |
AX2540 | 40.0° | 29.9° | 15.7 mm |
α针对 532 nm 光计算的偏转角
β代表 10 mm 厚窗口的透射曲线
（二）EKSMA锥透镜
型号 | 直径（mm） | 中心厚度(mm) | 边缘厚度(mm) | 顶角 | 材料 |
130-1240 | 25.4 | 12.6 | 8.0 | 140° | 熔融石英 |
130-1260 | 25.4 | 10.2 | 8.0 | 160° | 熔融石英 |
130-1265 | 25.4 | 9.7 | 8.0 | 165° | 熔融石英 |
130-1270 | 25.4 | 9.1 | 8.0 | 170° | 熔融石英 |
130-1275 | 25.4 | 8.6 | 8.0 | 175° | 熔融石英 |
130-1278 | 25.4 | 8.2 | 8.0 | 178° | 熔融石英 |
130-1360 | 30 | 10.6 | 8.0 | 160° | 熔融石英 |
130-1365 | 30 | 10.0 | 8.0 | 165° | 熔融石英 |
130-1370 | 30 | 9.3 | 8.0 | 170° | 熔融石英 |
（三）Asphericon锥透镜
型号 | 直径(mm) | 角度 | 边缘厚度 (mm) | 波长(nm) | 材料 |
XFL25-005-U-U | 25.4 | 0.5° | 5.0 | 780 | 熔融石英 |
XFL25-010-U-U | 25.4 | 1.0° | 5.0 | 780 | 熔融石英 |
XFL25-020-U-U | 25.4 | 2.0° | 5.0 | 780 | 熔融石英 |
XFL25-050-U-U | 25.4 | 5.0° | 5.0 | 780 | 熔融石英 |
XFL25-100-U-U | 25.4 | 10.0° | 5.0 | 780 | 熔融石英 |
XFL25-200-U-U | 25.4 | 20.0° | 5.0 | 780 | 熔融石英 |
XFL50-005-U-U | 50.8 | 0.5° | 8.0 | 780 | 熔融石英 |
XFL50-050-U-U | 50.8 | 5.0° | 8.0 | 780 | 熔融石英 |
XFL50-100-U-U | 50.8 | 10.0° | 8.0 | 780 | 熔融石英 |
XFL50-200-U-U | 50.8 | 20.0° | 8.0 | 780 | 熔融石英 |
