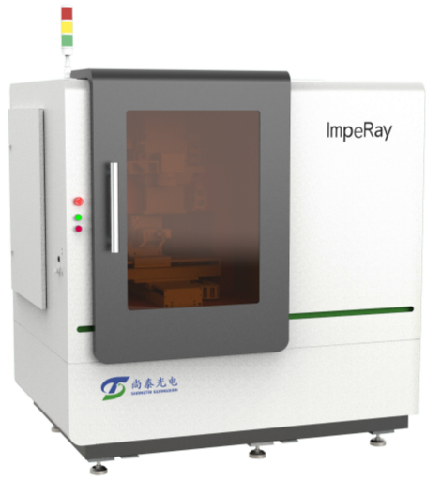

ImpeRay飞秒激光焊接系统由飞秒激光器、飞秒激光加工系统以及控制系统三个主要部分组成。

飞秒激光器提供焊接和加工所需要的飞秒激光光源，飞秒激光加工系统是完成焊接和加工的核心工作区域。飞秒激光加工系统内部集成了五轴精密定位平台、二维扫描振镜、激光光路传输和聚焦等模块，飞秒激光器产生的激光通过激光光路传输和聚焦模块传输、扩束、合束/耦合、衰减、监控，然后传输到扫描振镜，扫描振镜由振镜控制板卡控制进行光束扫描，扫描光束经过聚焦光学元件聚焦后作用到待加工的样件上，完成样件加工。五轴精密定位平台可以调整和移动样件的位置，从而保证样件的加工区域和加工范围。控制系统是整个设备的控制中枢，包括激光器控制器、精密定位平台控制器、扫描振镜控制板卡、工控机和整套装备的控制软件都集成在控制系统中。

ImpeRay飞秒激光焊接系统 .pdf
